งานรับรองสีกันไฟโครงสร้างเหล็กคำนวณ ตรวจหน้างาน และเซ็นเอกสารให้ครบชุด
ตั้งแต่อ่านแบบและคำนวณความหนาฟิล์มตามค่า Hp/A ของหน้าตัดจริง ไปจนถึงตรวจวัดหน้างานและออกเอกสารรับรองที่ยื่นหน่วยงานได้ ไม่ต้องไปหาวิศวกรเซ็นเองทีหลัง
- คำนวณความหนาฟิล์มแห้งรายหน้าตัด ไม่ใช่เหมารวมทั้งอาคาร
- อ้างอิงผลทดสอบ ASTM E-119 และ ISO 834 ที่มีเอกสารจริง
- ตรวจวัดความหนาฟิล์มหน้างานด้วยเครื่องวัดก่อนออกเอกสาร
- รับงานทั้งกรณีซื้อสีกับเราและกรณีที่ใช้สีของโครงการเอง
ส่งแบบมาให้ประเมินก่อนได้ ไม่มีค่าใช้จ่าย และไม่มีข้อผูกมัด
ASTM E-119
ทดสอบโดยจุฬาลงกรณ์มหาวิทยาลัย
TÜV SÜD
รายงานทดสอบโดยหน่วยงานอิสระ
ISO 834
ทดสอบ ณ ประเทศมาเลเซีย
รับรองโดยวิศวกรโยธา
ควบคุมงานโดยวิศวกรโยธา
งานสีกันไฟส่วนใหญ่ไม่ได้ตกที่เนื้อสี แต่ตกที่เอกสาร
สามเรื่องนี้คือสาเหตุที่งานถูกตีกลับตอนตรวจรับมากที่สุด และทั้งสามเรื่องแก้ได้ตั้งแต่ก่อนเริ่มทา
ทาไปแล้วแต่หาคนเซ็นไม่ได้
ซื้อสีมาทาจนเสร็จ พอถึงขั้นยื่นเอกสารถึงรู้ว่าต้องมีวุฒิวิศวกรรับรอง และวิศวกรที่ไม่ได้ดูงานมาตั้งแต่ต้นก็ไม่กล้าเซ็นให้
ทาบางเกินกว่าที่ต้องใช้จริง
ใช้ความหนาเดียวกันทั้งอาคารโดยไม่ดูค่า Hp/A ของแต่ละหน้าตัด ทำให้เสาหรือคานบางจุดได้ชั่วโมงทนไฟไม่ถึงตามที่ออกแบบไว้
เอกสารไม่ตรงกับของจริงหน้างาน
ตัวเลขในเอกสารมาจากการคำนวณบนกระดาษอย่างเดียว ไม่มีผลวัดความหนาฟิล์มจริง พอผู้ตรวจขอหลักฐานย้อนกลับก็ตอบไม่ได้
สามงานหลักที่เรารับ
รับแยกเป็นงาน ๆ ได้ ไม่จำเป็นต้องใช้ครบทั้งสามอย่าง
รับรองงานสีกันไฟ
คำนวณความหนาฟิล์มแห้งที่ต้องใช้ตามอัตราการทนไฟที่ออกแบบไว้และค่า Hp/A ของหน้าตัดจริง แล้วออกเอกสารรับรองพร้อมรายการคำนวณประกอบ
รวมอยู่ในบริการ
- รายการคำนวณความหนาฟิล์มรายหน้าตัด
- เอกสารรับรองลงนามโดยวุฒิวิศวกรโยธา
- เอกสารอ้างอิงผลทดสอบมาตรฐาน
มาตรฐานสีกันไฟที่ใช้อ้างอิงเป็นไปตามกฎกระทรวง ฉบับที่ 48 และฉบับที่ 60 ออกตามความในพระราชบัญญัติควบคุมอาคาร พ.ศ. 2522 ประกอบผลทดสอบตาม ISO 834 หรือ ASTM E119
ควบคุมงานทาสีกันไฟ
เข้าตรวจหน้างานระหว่างทำงาน ตั้งแต่การเตรียมผิว การทารองพื้น จนถึงวัดความหนาฟิล์มแต่ละเที่ยว เพื่อให้ของจริงตรงกับที่คำนวณไว้
รวมอยู่ในบริการ
- ตรวจการเตรียมผิวและระบบสีก่อนเริ่มงาน
- วัดความหนาฟิล์มด้วยเครื่องวัดเป็นระยะ
- บันทึกผลตรวจเป็นหลักฐานประกอบเอกสาร
ออกแบบ กนอ. น.4-5 (หนังสือแสดงความยินยอมของผู้ควบคุมงาน) และ น.4-9 (หนังสือรับรองของผู้ควบคุมงาน) โดยวิศวกรภาคีโยธา ใช้ประกอบการขออนุญาตก่อสร้าง ดัดแปลง หรือรื้อถอนอาคาร
ตรวจสอบแบบโครงสร้าง
ทบทวนแบบและข้อกำหนดการป้องกันไฟของโครงการเทียบกับกฎหมายอาคาร เพื่อให้รู้ตั้งแต่ต้นว่าส่วนไหนต้องป้องกัน และต้องได้กี่ชั่วโมง
รวมอยู่ในบริการ
- ระบุส่วนของอาคารที่ต้องมีการป้องกันไฟ
- สรุปอัตราการทนไฟที่ต้องใช้ตามประเภทอาคาร
- แจ้งจุดที่อาจมีปัญหาตอนขออนุญาตหรือตรวจรับ
ทบทวนตามกฎกระทรวงกำหนดการออกแบบโครงสร้างอาคาร และลักษณะและคุณสมบัติของวัสดุที่ใช้ในงานโครงสร้างอาคาร พ.ศ. 2567 พร้อมออกหนังสือรับรองการตรวจสอบงานออกแบบและคำนวณส่วนต่าง ๆ ของโครงสร้างอาคาร
จากวันที่ส่งแบบ ถึงวันที่ได้เอกสารเซ็นแล้ว
ทุกขั้นมีสิ่งที่คุณต้องส่งให้เรา และสิ่งที่คุณจะได้กลับไป ระบุไว้ชัดตั้งแต่ต้นเพื่อให้วางแผนงานได้
- 1
ส่งแบบและข้อมูลโครงการ
คุณส่งให้เรา
แบบโครงสร้างเหล็ก ประเภทอาคาร และอัตราการทนไฟที่ออกแบบไว้ (ถ้ายังไม่ทราบเราช่วยดูให้)
เราส่งกลับ
ทบทวนแบบเบื้องต้นและแจ้งกลับว่าขอบเขตงานควรเป็นอย่างไร
- 2
คำนวณและเสนอราคา
คุณส่งให้เรา
ยืนยันขอบเขตงานที่ต้องการ
เราส่งกลับ
คำนวณความหนาฟิล์มและปริมาณสีที่ต้องใช้ พร้อมใบเสนอราคาที่แยกค่าวัสดุกับค่าบริการวิศวกรรมให้เห็นชัด
- 3
เตรียมผิวและทาระบบสี
คุณส่งให้เรา
ประสานทีมช่างหน้างาน หรือให้เรารับเหมาทาให้ทั้งระบบ
เราส่งกลับ
กำหนดระบบสีที่ต้องใช้ และเข้าตรวจการเตรียมผิวก่อนเริ่มทา
- 4
ตรวจวัดความหนาฟิล์มจริง
คุณส่งให้เรา
แจ้งกำหนดเข้าตรวจล่วงหน้า
เราส่งกลับ
วัดความหนาฟิล์มด้วยเครื่องวัดตามจุดที่กำหนด บันทึกผล และแจ้งจุดที่ต้องแก้ไขก่อนปิดงาน
- 5
ออกเอกสารรับรอง
คุณส่งให้เรา
ตรวจรับเอกสารและนำไปยื่นต่อหน่วยงานที่เกี่ยวข้อง
เราส่งกลับ
จัดทำเอกสารรับรองพร้อมรายการคำนวณและผลตรวจ ลงนามโดยวุฒิวิศวกรโยธา

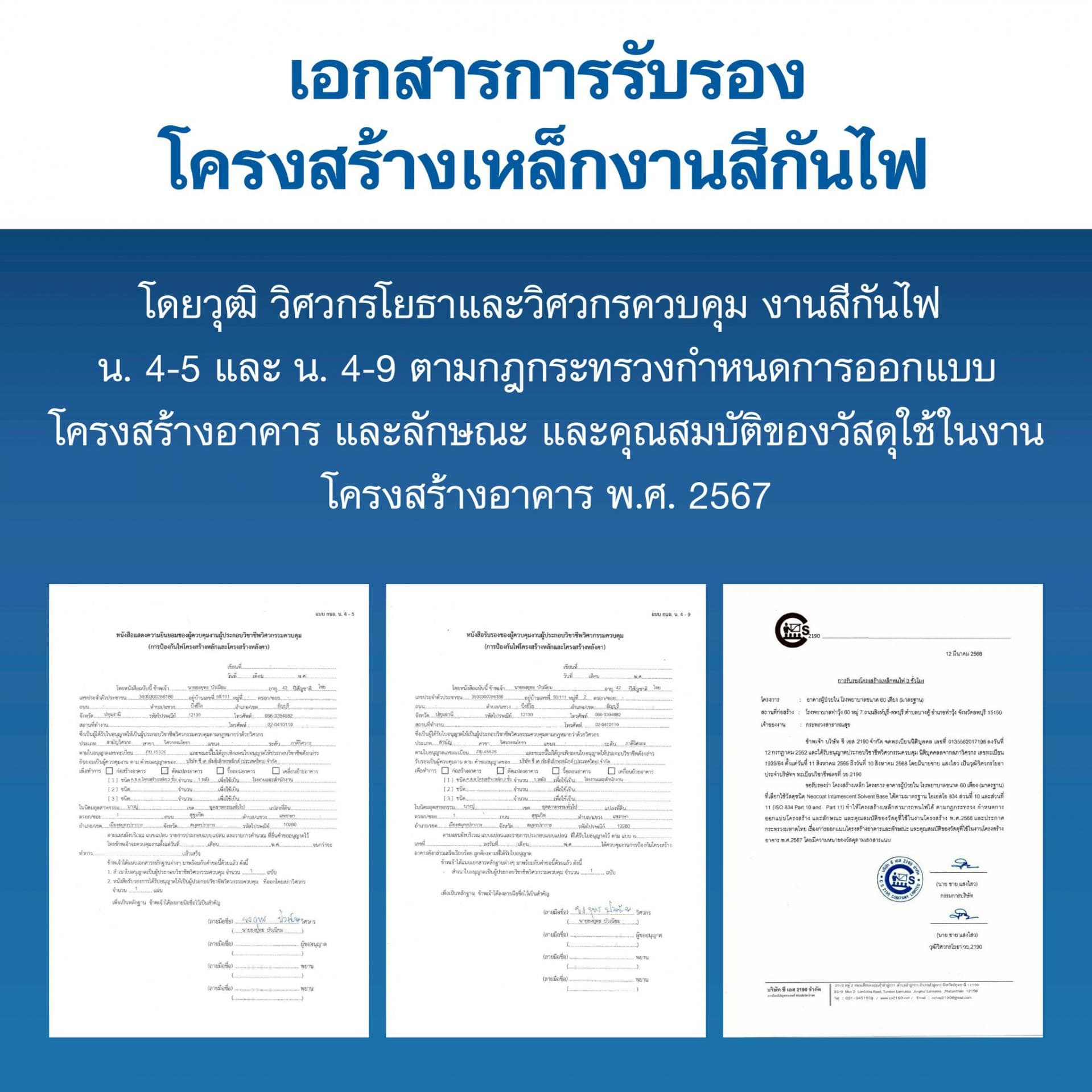

เอกสารชุดที่ส่งมอบเมื่อจบงาน
รายการนี้คือสิ่งที่อยู่ในซองเมื่องานเสร็จ ปรับเพิ่มลดได้ตามที่ผู้ตรวจของโครงการร้องขอ
ถ้าโครงการมีแบบฟอร์มเฉพาะของตัวเองหรือผู้ตรวจขอเอกสารเพิ่ม แจ้งมาได้ตั้งแต่ต้น เราเตรียมให้ในชุดเดียวกัน
- เอกสารรับรองการติดตั้งระบบป้องกันไฟ ลงนามโดยวุฒิวิศวกรโยธา
- รายการคำนวณความหนาฟิล์มแห้งแยกตามหน้าตัดเหล็ก
- แบบ กนอ. น.4-5 และ น.4-9 ลงนามโดยวิศวกรภาคีโยธาผู้ควบคุมงาน
- ผลตรวจวัดความหนาฟิล์มจริงหน้างานพร้อมตำแหน่งที่วัด
- สำเนาผลทดสอบมาตรฐาน ASTM E-119 และ ISO 834 ของผลิตภัณฑ์
- เอกสารข้อมูลทางเทคนิค (TDS) ของสีที่ใช้จริงในงาน
โครงสร้างเหล็กที่ต้องทนไฟ ต้องแนบเอกสารชุดนี้ตอนขออนุญาต
รายการนี้คือสิ่งที่ต้องมีครบตอนยื่นขออนุญาตก่อสร้าง โดยเฉพาะงานในนิคมอุตสาหกรรมที่ยื่นผ่าน กนอ. ขาดข้อใดข้อหนึ่งคำขอมักถูกตีกลับให้แก้ ซึ่งเสียเวลามากกว่าการเตรียมให้ครบตั้งแต่ต้น
- 1หนังสือรับรองผลการทดสอบวัสดุทนไฟจากสถาบันที่เชื่อถือได้
- 2ใบอนุญาตประกอบวิชาชีพวิศวกรรมโยธาของผู้รับรองวัสดุทนไฟ
- 3เอกสารระบุชนิดของวัสดุทนไฟที่ใช้จริงในโครงการ
- 4เอกสารระบุระยะเวลาการทนไฟ (Fire Rating) ที่ออกแบบไว้
- 5รายละเอียดวัสดุที่สอดคล้องกับขนาดและประเภทของโครงสร้างเหล็กในแบบ
- 6ผลทดสอบตามมาตรฐานที่ยอมรับ เช่น ISO 834 หรือ ASTM E119
- 7เอกสารของวิศวกรผู้ควบคุมงานทาสีกันไฟ — แบบ กนอ. น.4-5 และ น.4-9 โดยวิศวกรภาคีโยธา
แต่ละท้องที่และแต่ละนิคมฯ อาจขอเอกสารเพิ่มไม่เหมือนกัน แจ้งมาว่ายื่นที่ไหน ทีมงานจะเช็กรายการให้ตรงกับที่ผู้ตรวจของพื้นที่นั้นเรียกดูจริง
เอกสารผลทดสอบฉบับเต็ม ดาวน์โหลดตรวจสอบได้ทันที
ไม่ต้องกรอกฟอร์มก่อนโหลด ทุกฉบับเป็นรายงานเต็มจากห้องปฏิบัติการ ไม่ใช่หน้าสรุป — และเป็นผลทดสอบของผลิตภัณฑ์ ไม่ใช่เอกสารรับรองรายโครงการ
ผลทดสอบไม่ได้แปลว่างานของคุณผ่านอัตโนมัติ — รายงานข้างต้นทดสอบที่ความหนาฟิล์มและหน้าตัดเหล็กชุดหนึ่งเท่านั้น โครงการจริงต้องให้วุฒิวิศวกรโยธาคำนวณความหนาตามค่า Hp/A ของหน้าตัดที่ใช้จริง ตรวจหน้างาน แล้วลงนามรับรองระบบให้ตรงตามกฎกระทรวง ซึ่งเป็นส่วนที่เราดูแลให้ครบทั้งกระบวนการ
สิ่งที่เรารับ และสิ่งที่เราไม่รับ
บอกไว้ตั้งแต่ต้นดีกว่ามารู้ทีหลัง เพื่อให้คุณวางแผนหาผู้รับผิดชอบส่วนที่เหลือได้ถูก
งานที่เรารับ
- คำนวณและรับรองระบบสีกันไฟโครงสร้างเหล็ก
- งานที่ใช้สีของเรา และงานที่โครงการจัดหาสีเอง
- รับเหมาทาพร้อมวัสดุ หรือขายวัสดุอย่างเดียวก็ได้
- งานต่างจังหวัด สอบถามค่าเดินทางเข้าตรวจได้
งานที่ต้องหาผู้เชี่ยวชาญเฉพาะทาง
- ออกแบบโครงสร้างอาคารใหม่ทั้งระบบ
- รับรองระบบดับเพลิงและระบบแจ้งเหตุเพลิงไหม้
- ตรวจสอบอาคารประจำปีตามกฎหมายควบคุมอาคาร
- รับรองงานสีกันไฟที่ทาเสร็จไปแล้วโดยไม่มีข้อมูลระหว่างทาง
กรณีสุดท้ายเป็นเรื่องที่ถูกถามบ่อยที่สุด — ถ้าทาไปแล้วโดยไม่มีบันทึกระหว่างงาน โทรมาคุยก่อนได้ บางกรณียังพอตรวจย้อนหลังได้ บางกรณีต้องแก้ไขหน้างานก่อน เราจะบอกตรง ๆ ว่าทำได้หรือไม่ได้
โทรคุยกับวิศวกรเรื่องที่ลูกค้าถามก่อนตัดสินใจมากที่สุด
ต้องซื้อสีกับ Blue Rich ด้วยไหมถึงจะรับรองให้
ไม่จำเป็น รับงานทั้งกรณีที่ซื้อสีกับเราและกรณีที่โครงการจัดหาสีเอง แต่ถ้าใช้สีของโครงการเอง เราต้องขอดูเอกสารผลทดสอบและ TDS ของสีตัวนั้นก่อน เพราะตัวเลขที่ใช้คำนวณความหนาฟิล์มมาจากผลทดสอบของผลิตภัณฑ์นั้นโดยตรง
ทำไมต้องคำนวณเป็นรายหน้าตัด ใช้ความหนาเดียวทั้งอาคารไม่ได้เหรอ
เพราะเหล็กแต่ละหน้าตัดมีค่า Hp/A (อัตราส่วนพื้นที่รับความร้อนต่อพื้นที่หน้าตัด) ไม่เท่ากัน หน้าตัดที่บางกว่าจะร้อนเร็วกว่าและต้องการฟิล์มหนากว่าเพื่อให้ได้ชั่วโมงทนไฟเท่ากัน การใช้ความหนาเดียวทั้งอาคารจึงทำให้บางจุดหนาเกินจำเป็น และบางจุดบางเกินจนไม่ผ่าน
ต้องมีเอกสารอะไรบ้างถึงจะเริ่มงานได้
อย่างน้อยขอแบบโครงสร้างเหล็กที่ระบุหน้าตัด ประเภทและขนาดอาคาร และอัตราการทนไฟที่ผู้ออกแบบกำหนด ถ้ายังไม่มีข้อมูลครบ ส่งเท่าที่มีมาก่อนได้ เราจะบอกว่าขาดอะไรและช่วยประเมินให้
รับงานต่างจังหวัดไหม
รับ ส่วนการเข้าตรวจหน้างานจะนัดรวมรอบให้เหมาะกับความคืบหน้าของงาน ค่าเดินทางคิดตามระยะทางและจำนวนครั้งที่ต้องเข้า แจ้งจังหวัดหน้างานมาพร้อมขอบเขตงาน เราจะรวมไว้ในใบเสนอราคาให้เห็นแยกชัดเจน
ทาสีกันไฟไปแล้ว ยังรับรองย้อนหลังได้ไหม
ขึ้นกับว่ามีหลักฐานระหว่างงานมากแค่ไหน ถ้ามีบันทึกระบบสีที่ใช้และยังวัดความหนาฟิล์มได้อยู่ ก็มีโอกาสตรวจย้อนหลังได้ แต่ถ้าไม่มีข้อมูลเลย อาจต้องแก้ไขหน้างานก่อน โทรมาเล่าสถานการณ์ให้ฟังก่อนได้ เราจะบอกตรง ๆ ว่าทำได้หรือไม่
ค่าบริการวิศวกรรมคิดยังไง
คิดตามขอบเขตงานและปริมาณงาน ไม่ได้คิดเป็นเปอร์เซ็นต์ของค่าสี ในใบเสนอราคาจะแยกค่าวัสดุกับค่าบริการวิศวกรรมออกจากกันให้เห็นชัด เพื่อให้ฝ่ายจัดซื้อเทียบราคาได้ตรงประเด็น
ยังไม่เจอคำตอบที่ต้องการ? โทรถามทีมวิศวกรได้เลยที่ 099-458-6692
ส่งแบบมาให้วิศวกรดูก่อน ไม่มีค่าใช้จ่าย
กรอกเท่าที่มีข้อมูลก็พอ ถ้ายังไม่รู้ว่าอาคารต้องทนไฟกี่ชั่วโมง หรือยังไม่มีแบบครบ โทรคุยกันก่อนได้ เราจะบอกว่าต้องเตรียมอะไรบ้าง
